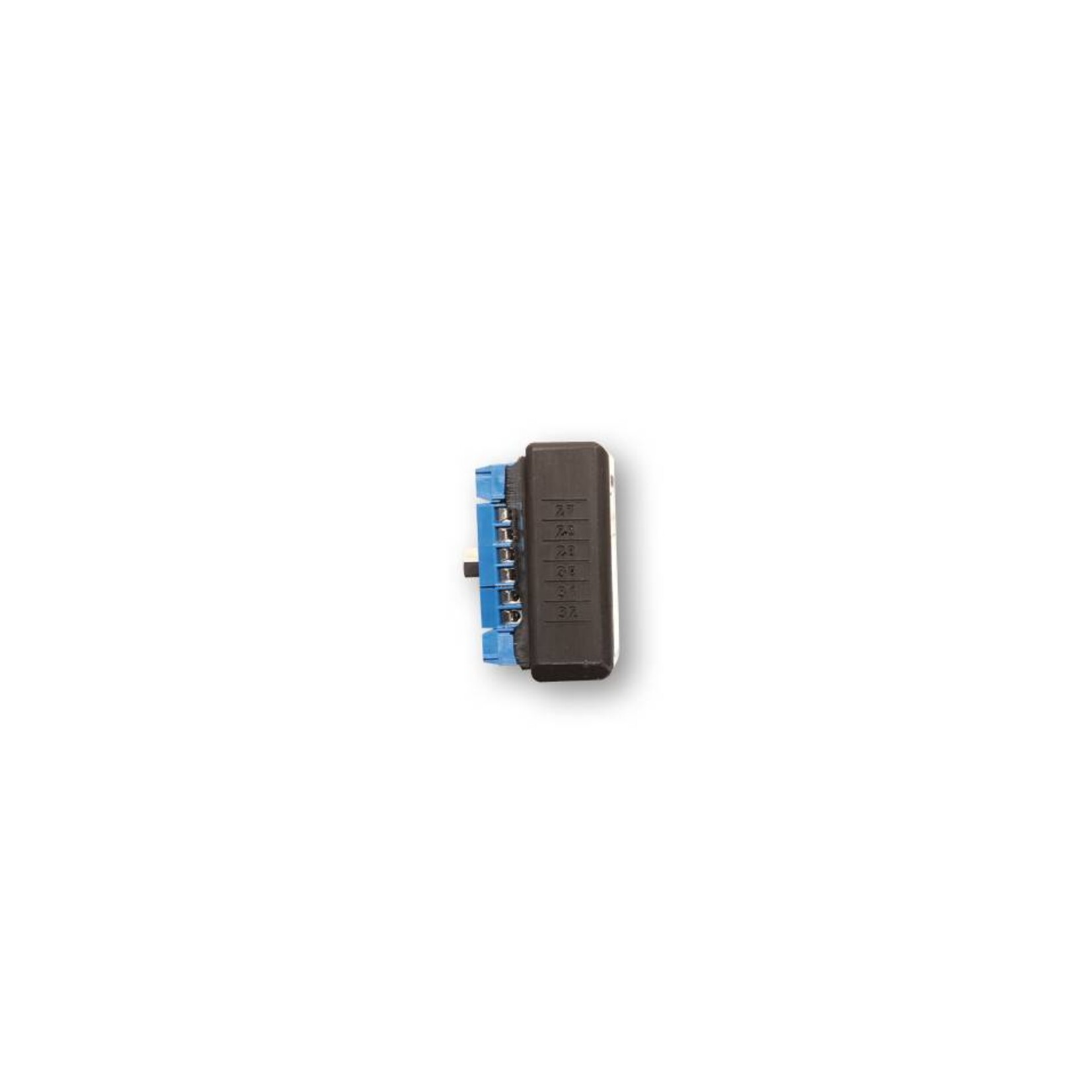

Die Breakout Box J1850 für Harley Davidson macht speziell das MOTOSCOPE PRO Dashboard kompatibel mit den Sportster (XL) Modellen, die mit dem digitalen Bus (SAE J1850) ausgestattet sind (siehe Modell-Auswahl rechts).

Wählen Sie Ihr Modell aus und Sie bekommen den Bus-Adapter und den richtigen Steckverbinder für Ihr Fahrzeug geliefert. Dieser Stecker muss nur noch mit den Schraubklemmen der Breakout Box verbunden werden. Auch die Anschlusskabel des motoscope pro werden an der Breakout Box angeklemmt. Dann wird der Steckverbinder an den originalen Kabelbaum gesteckt und das motoscope Pro funktioniert. Einfacher geht es kaumo.

Diese Breakout Box J1850 ist geeignet für alle H-D Sportster ab 2004 und Steckern von DEUTSCH CONNECTORS.
Ebenfalls geeignet für alle H-D Sportster ab 2004 mit Steckern von DEUTSCH (XL DEUTSCH) und alle H-D Sportster ab 2004 mit Steckern von MOLEX (XL MOLEX).
Weiterhin geeignet für alle H-D Vrod mit Steckern von DEUTSCH (VRSC)

ACHTUNG:
Diese Breakout Box J1850 ist nicht geeignet für Modelle mit dem neuen Bus 'H-D LAN'!
Ebenfalls können Sie hier nicht unsere anderen Instrumente anschliessen. Verwenden Sie dazu den mo.CAN J1850.

Abmessungen:
Länge/ Breite/ Höhe ohne Stecker: 42 mm/ 42 mm/ 26,5 mm
Gewicht mit Stecker und Kabel: ca. 80 g
Stecker: je nach Modell unterschiedlich, siehe Fotos
Befestigung mit zwei Gewindebolzen M3

Funktion:
- Geschwindigkeit
- Drehzahl
- Kontrollleuchte MIL (Check Engine Warning)
- Kontrollleuchte Blinker
- Kontrollleuchte Fernlicht
- Kontrollleuchte Öldruck
- Kontrollleuchte Tankreserve (soweit vorhanden)
- Kontrollleuchte Alarm ON

Nicht zur Verfügung stehen:
- Kontrollleuchte ABS (falls vorhanden)
- Kontrollleuchte 6.Gang (falls vorhanden)
- Ladekontrollleuchte (falls vorhanden)
- Tankuhr (falls vorhanden)

Lieferumfang:
Breakout Box J1850 mit 32 Anschlussklemmen
ein Anschlussstecker (Modellspezifisch)
2 x M3 Befestigungsschrauben
32 Aderendhülsen
Kunsstoffplatte zur Kabelbefestigung und Zugentlastung
zwei Kabelbinder
