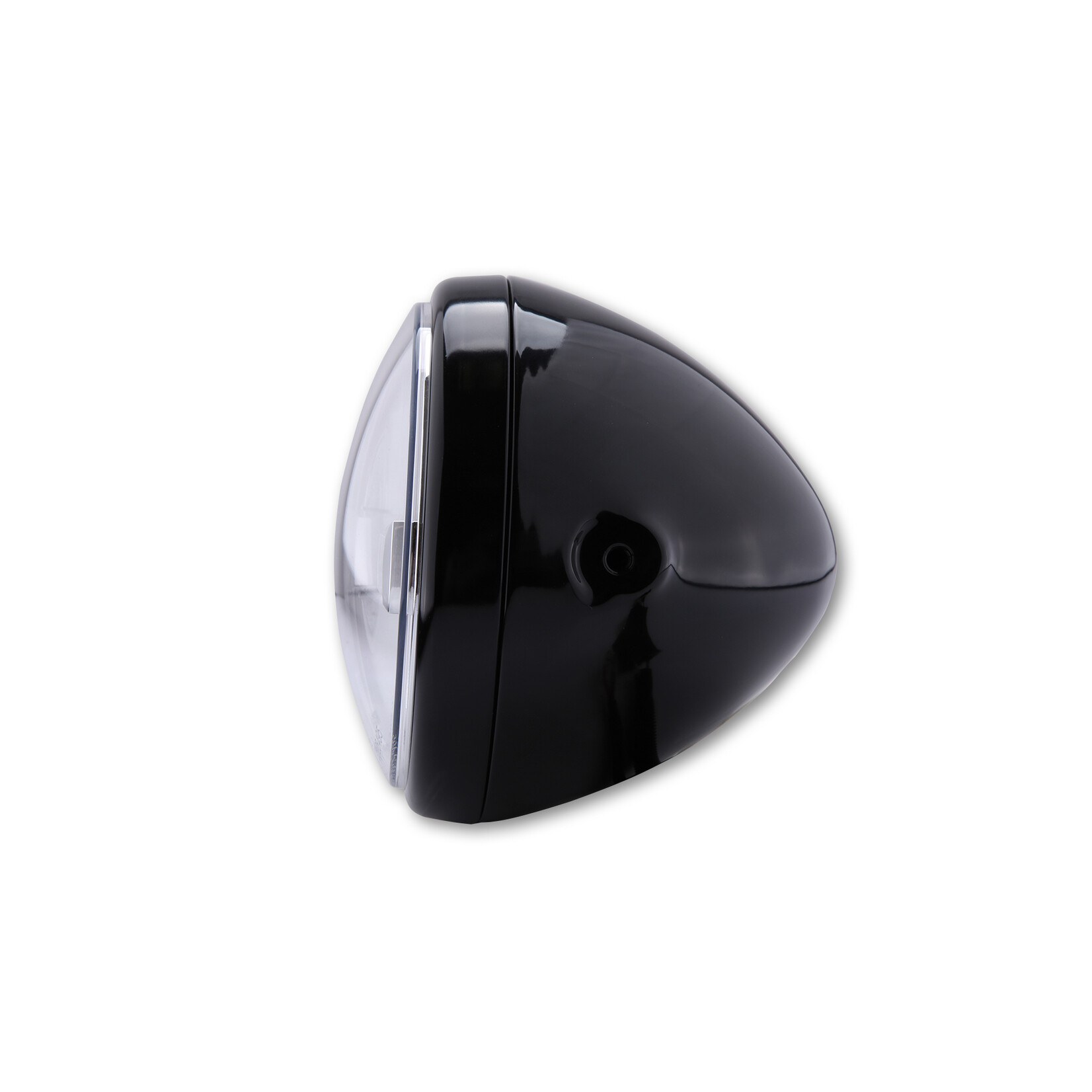

Ovaler Hauptscheinwerfer zur seitlichen Befestigung. Dank seines puristischen, zeitlosen Designs und innovativer Technik ist er ein Highlight für viele Motorräder.

Der ebenfalls verchromte Reflektor mit klarem Glas verfügt über eine Fern-, Abblend-, Stand- und Tagfahrlicht-Funktion. Dabei sind Tagfahr- und Positionslicht in einer mittigen Leiste verbaut, sodass optisch ein sehr schönes Lichtbild entsteht - das Abblendlicht leuchtet oberhalb der Leiste, das Fernlicht entsprechend unterhalb. Der Reflektor strahlt einen asymmetrischen - nur für den Rechtsverkehr zugelassenen - Lichtstrom aus, E-geprüft.

Unsere Highlights – gib deinem Bike einen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER-Scheinwerfer-Serien machen es jeden Fall zu einem Highlight!

Maße:
Gehäusedurchmesser: 200 mm
Durchmesser Scheinwerfereinsatz: 178 mm
Gehäusetiefe: 160 mm
Abstand der Befestigungslöcher (Mitte - Mitte): 170 mm
Abstand Befestigungsloch (Mitte) bis Gehäuseende: ca. 90 mm
Befestigung: seitlich mit M8-Gewindebolzen

Anschlüsse:
Schwarzes Kabel = Masse (-)
Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W
Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W
Schwarzes Kabel = Masse (-)
TFL:
Schwarzes Kabel = Masse (-)
Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W
Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W

Scope of delivery: 1 piece incl. 3 pin plug

Optionally available:
Replacement reflector: LED main headlight insert TYPE 4, chrome, Art.-No .: 226-018

Notes:
• Use asymmetrical, only permitted for right-hand traffic .
• The enclosed 3-pin standard plug must be installed by the customer after the reflector has been installed.
View of the plug contacts:
high beam (yellow) = right
low beam (blue) = above
ground (black) = left
